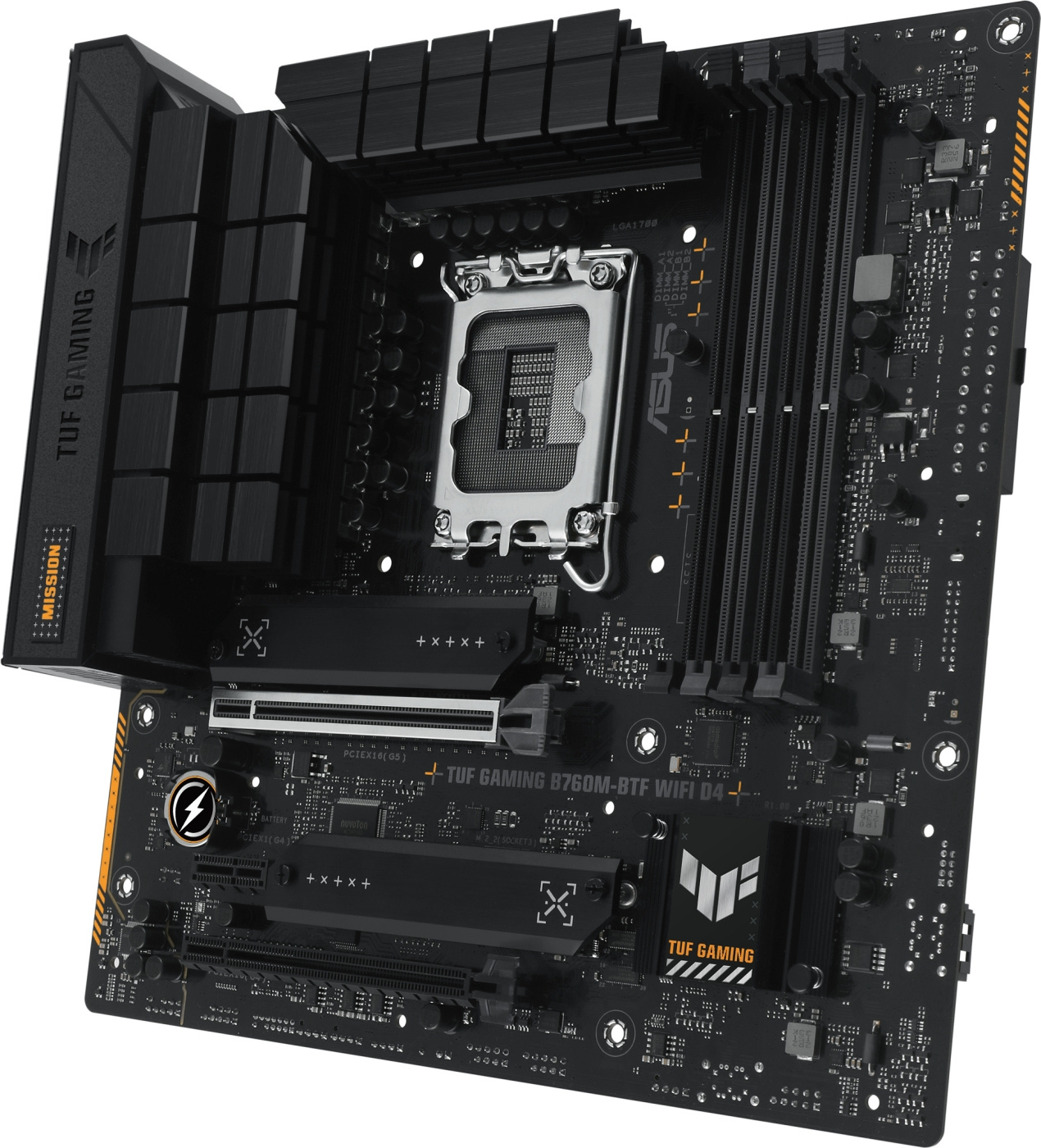

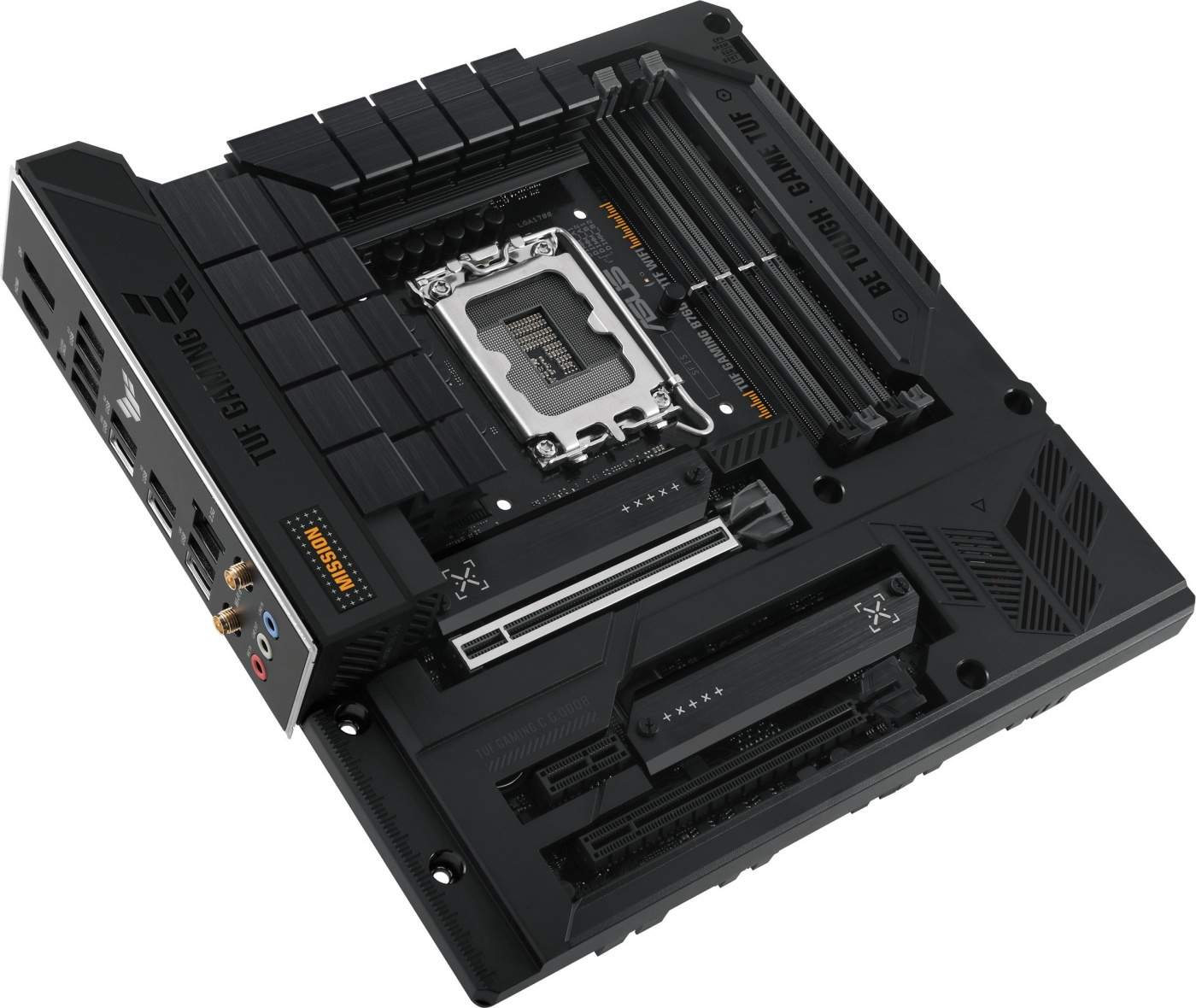

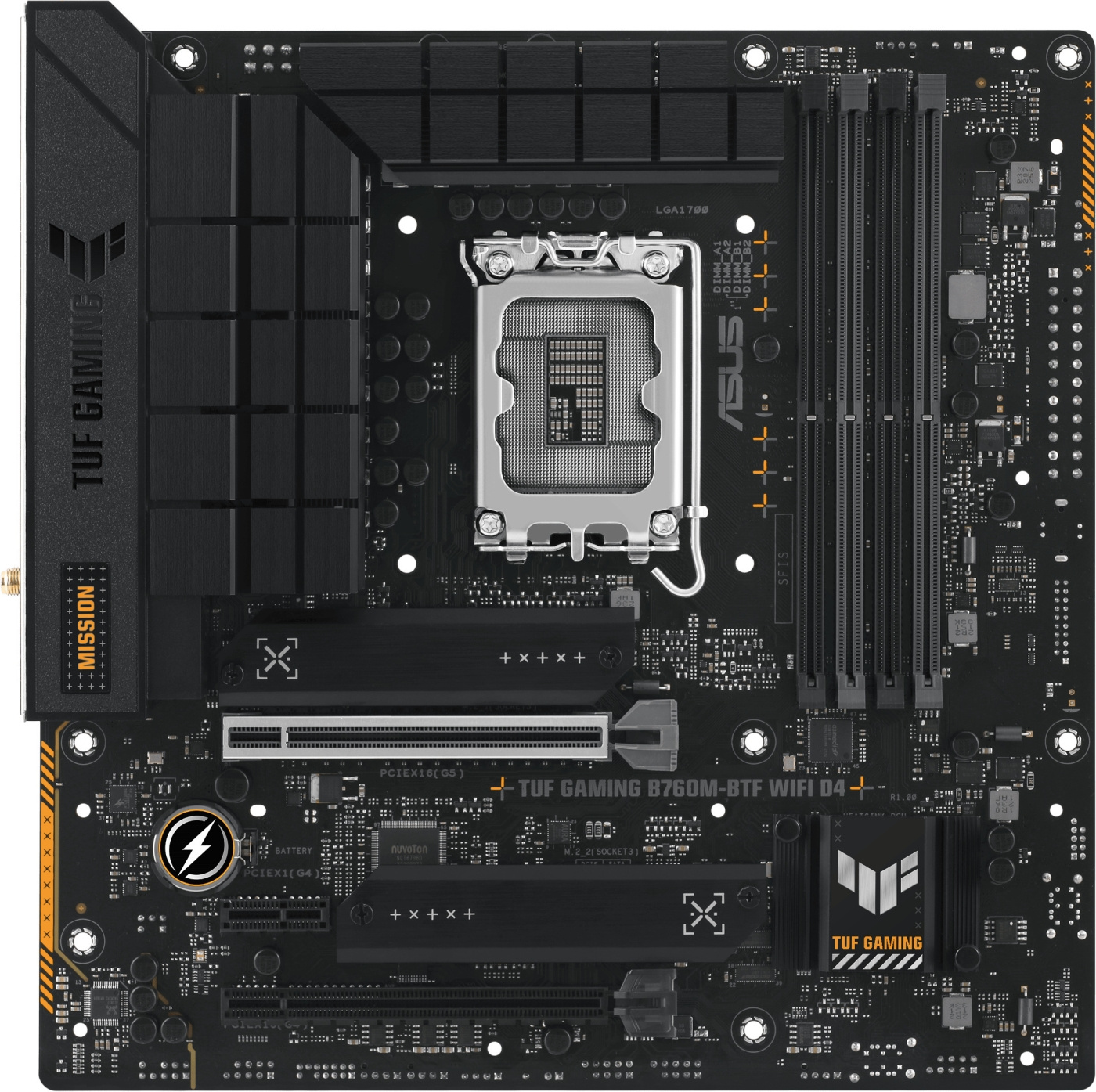

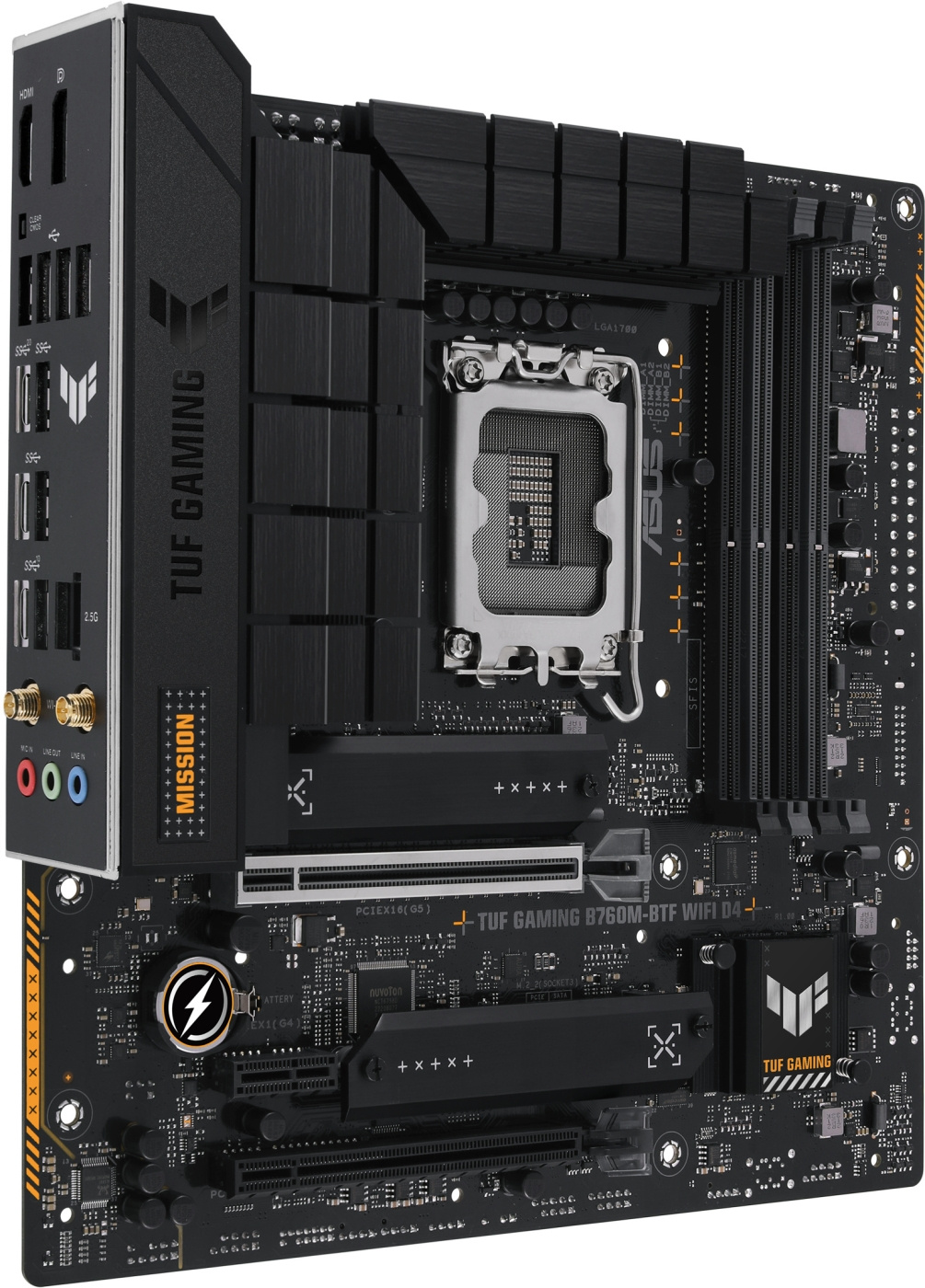

TUF GAMING B760M-BTF WIFI indeholder alle de væsentlige elementer i de nyeste Intel-processorer og kombinerer dem med gaming-grade funktioner og dokumenteret holdbarhed.

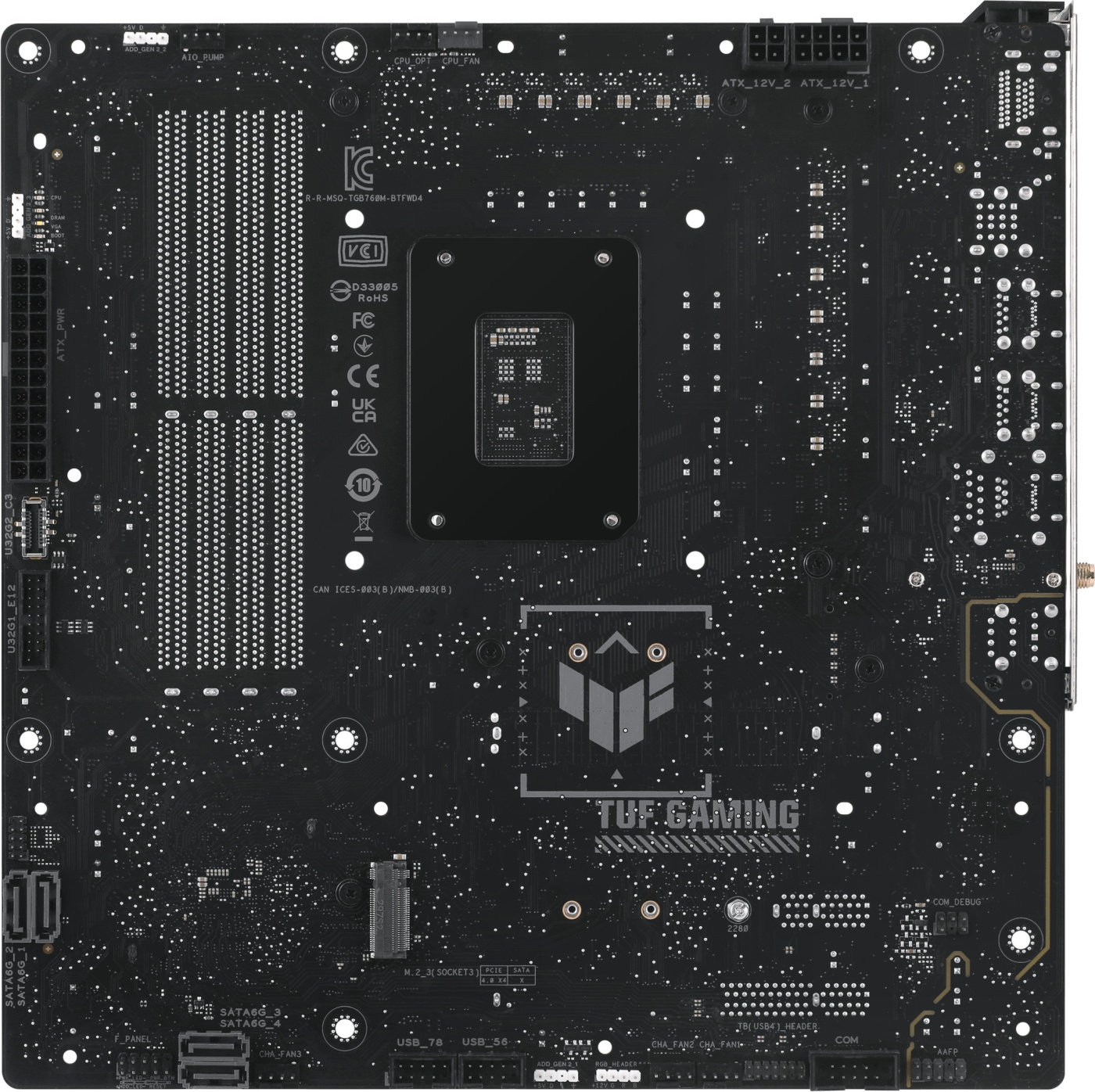

"BTF" står for "Back To (the) Future" og bringer en ny æra til alle pc-byggere. Den avancerede BTF-serie skjuler ikke kun alle stik under bundkortet, men leverer også op til 600 watt til BTF-grafikkort via et high-power slot. Dette giver mulighed for pæn kabelhåndtering og et minimalistisk look til pc-konfigurationer.
Intel LGA 1700: Understøtter 14. og 13. generation af Intel Core-processorer samt 12. generation af Intel Core-, Pentium Gold- og Celeron-processorer.
Næste generations tilslutningsmuligheder: skjulte grænseflader og PCIe 5.0-understøttelse.
Kraftfuld netværksforbindelse til gaming: Intel Wi-Fi 6, Intel 2,5 Gb Ethernet og TUF LANGuard.
BEMÆRK: Sørg for, at dit kabinet er kompatibelt med BTF-bundkortet.
Funktioner:
- Chipsæt: Intel B760
- Processorkerne: LGA1700
- Processorunderstøttelse: 12./13./14. generation af Intel Core, Pentium Gold og Celeron
- Bundkortstørrelse: mATX / Micro-ATX (24,4 cm x 24,4 cm)
- Hukommelsespladser (stk.): 4
- Hukommelsestype: DDR4 4 x DIMM (5333(OC)/ 5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz), Non-ECC, Un-buffered Memory
- Maksimal hukommelse (GB): 128

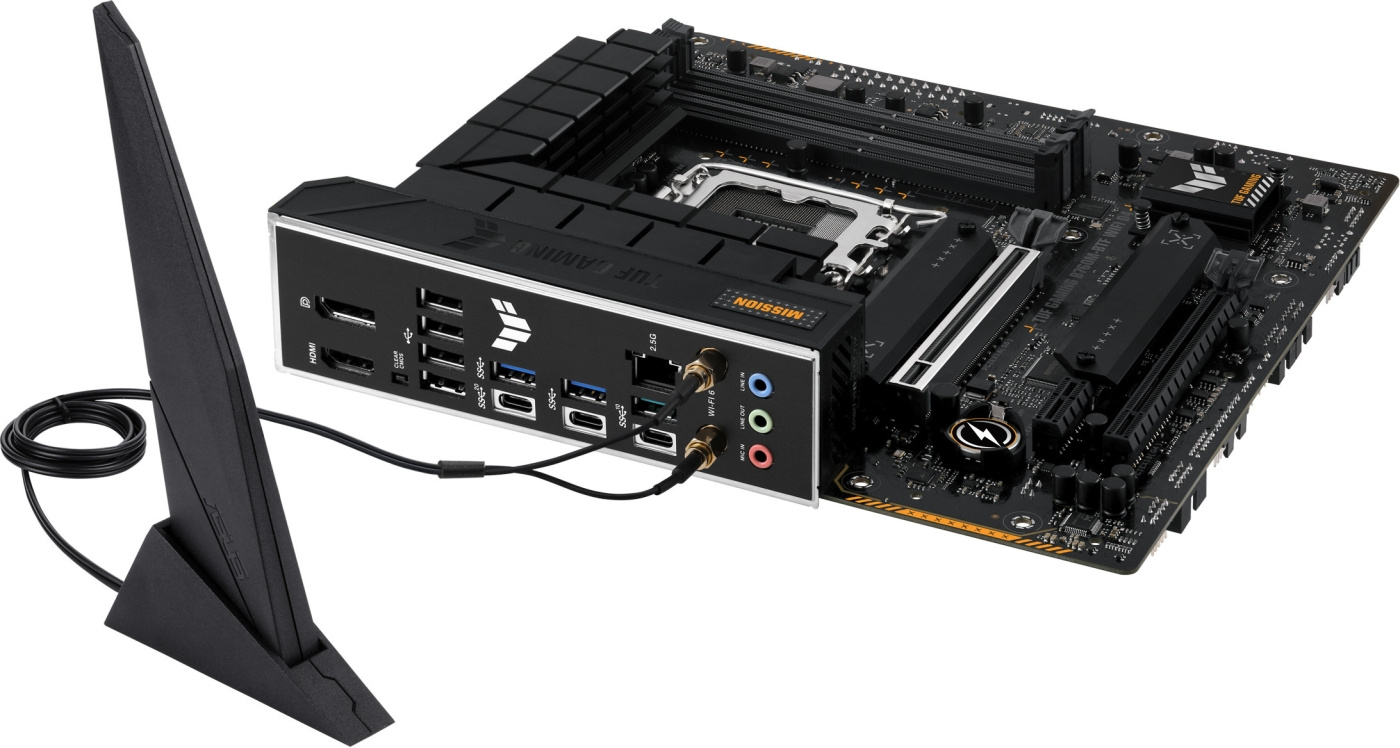

- Netværksgrænseflader: Wi-Fi 6 2x2 (802.11 a/b/g/n/ac/ax), 1 x Intel 2.5Gb Ethernet
- Bluetooth: 5.2
- Lydkort: Realtek 7.1 Surround Sound High Definition Audio CODEC
Udvidelsessteder
- 1 x PCIe 5.0 x16-slot
- 1 x PCIe 4.0 x16-slot (understøtter x4-tilstand)
- 1 x PCIe 4.0 x1-slot
Harddisk-grænseflader
- 4 x SATA 6Gb/s-porte
- 3 x M.2-slots
M.2_1-slot (Key M), type 2242/2260/2280 (understøtter PCIe 4.0 x4-tilstand)
M.2_2 slot (Key M), type 2242/2260/2280 (understøtter PCIe 4.0 x4-tilstand)
M.2_3-slot (Key M), kun type 2280 (understøtter PCIe 4.0 x4-tilstand)

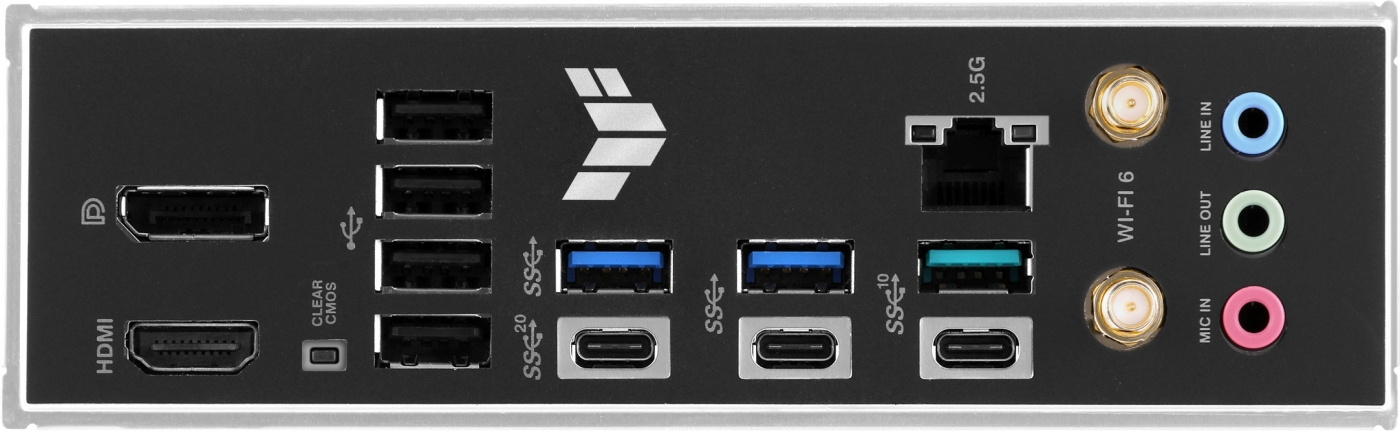

Grænseflader på bagpanelet
- 1 x USB 3.2 Gen 2x2 (20G)-port (1 x USB Type-C)
- 2 x USB 3.2 Gen 2 (10G)-porte (1 x Type-A, 1 x USB Type-C)
- 3 x USB 3.2 Gen 1 (5G)-porte (2 x Type-A, 1 x USB Type-C)
- 4 x USB 2.0-porte (4 x Type-A)
- 1 x DisplayPort
- 1 x HDMI-port
- 1 x Wi-Fi-modul
- 1 x Realtek 2.5Gb Ethernet-port
- 3 x lydstik
- 1 x knap til at rydde CMOS
Interne forbindelser
Ventilator og køling relateret1 x 4-pin CPU-ventilatorhoved
1 x 4-pin CPU OPT-ventilatorhoved
1 x 4-pin AIO-pumpehoved
3 x 4-pin Chassis Fan header
Strømrelateret1 x 24-pin hovedstrømstik
1 x 8-pin +12V strømstik
1 x 4-pin +12V strømstik
Lagringsrelateret3 x M.2-slots (Key M)
4 x SATA 6Gb/s-porte
USB1 x USB 3.2 Gen 2 (10G)-stik (understøtter USB Type-C)
1 x USB 3.2 Gen 1 (5G) header understøtter 2 ekstra USB 3.2 Gen 1-porte
2 x USB 2.0-header understøtter 4 ekstra USB 2.0-porte
Diverse3 x adresserbare Gen 2-hoveder
1 x Aura RGB-header
1 x COM-port header
1 x lydhoved på frontpanelet (AAFP)
1 x 10-1 pin System Panel header
1 x Thunderbolt (USB4)-hoved
- LGA 1700 mATX-bundkort, BTF-model
- Intel B760-chipsæt
- 3 x M.2-slots, 4 x SATA
- 2.5G LAN, Wi-Fi 6, Bluetooth 5.2
- DDR4-hukommelse
